Калитка уличная реверсивная электромеханическая Oxgard К-15-А (L=930 мм) (ВЗР 2126-6)
71 898 ₽
Краткие характеристики
Вес
20 кг
Вид калитки
Полуростовая
Габариты
930х993х145 мм
Гарантия
1 год
Исполнение
Уличное
Калитка уличная реверсивная электромеханическая Oxgard К-15-А (L=930 мм)
Калитка реверсивная с электромеханическим фиксатором предназначена для санкционированного пропуска людей на контрольно-пропускных пунктах (аэропортов, ж/д вокзалов, морских портов и т.д.).
Особенности:
• Створка калитки имеет возможность поворачиваться на 180° (+90°-90°), а при установке дополнительного ограничителя, только на 90°.
• Конструкция калитки предусматривает фиксацию в закрытом (исходном) положении с помощью электромеханической защелки.
• Перемещение створки в состояние «открыто» обеспечивается проходящим, путем толкания рукой (телом) по ходу движения.
• Возврат створки в исходное положение происходит автоматически.
• Калитка имеет световую двухцветную индикацию:
- Зеленая - проход разрешен (створка разблокирована)
- Красная - проход запрещен (створка заблокирована, с помощью электромеханической защелки)
Характеристики:
• Габаритные размеры (ШхГхВ), при ширине прохода 930 мм, мм: 930х145х993
• Вес: 20 кг
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8-13,2
• Максимальный ток *, А 0,5
• Диапазон температур, ºС: -40…+50
• Относительная влажность воздуха, %: не более 95
• Срок службы, лет: 5
Конструкция изделия

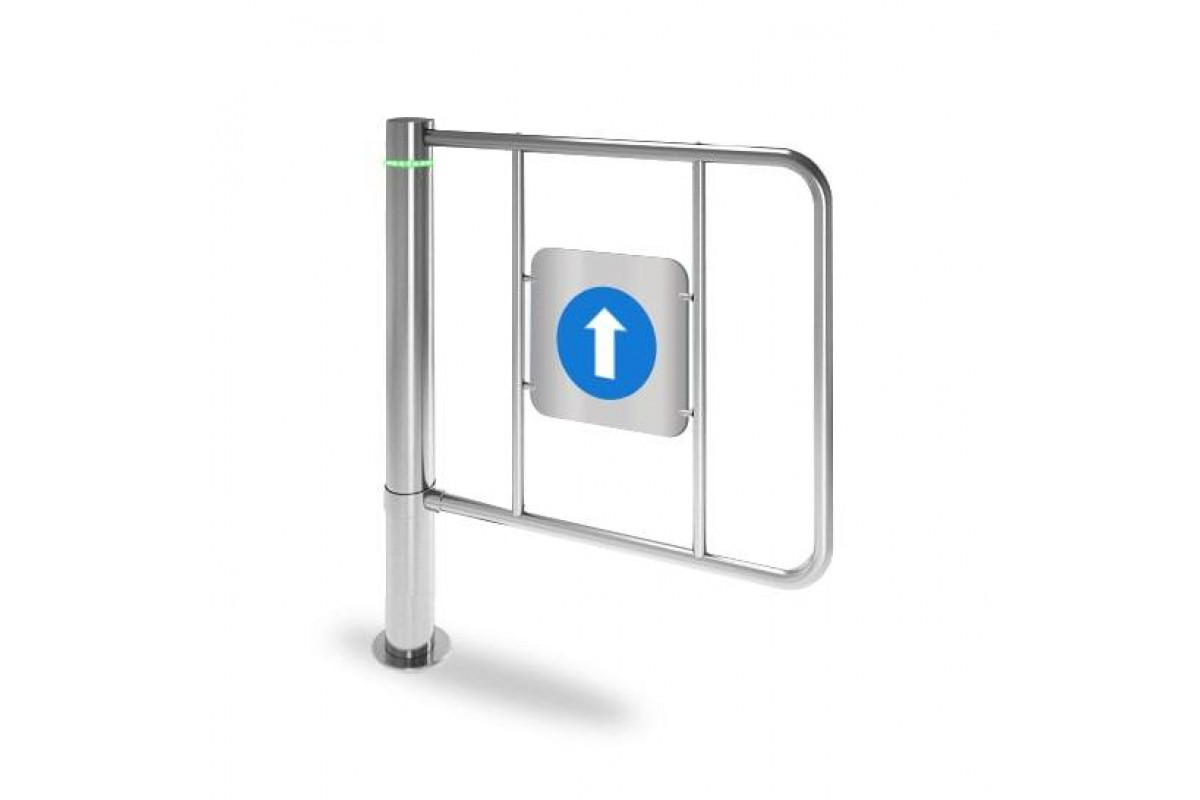

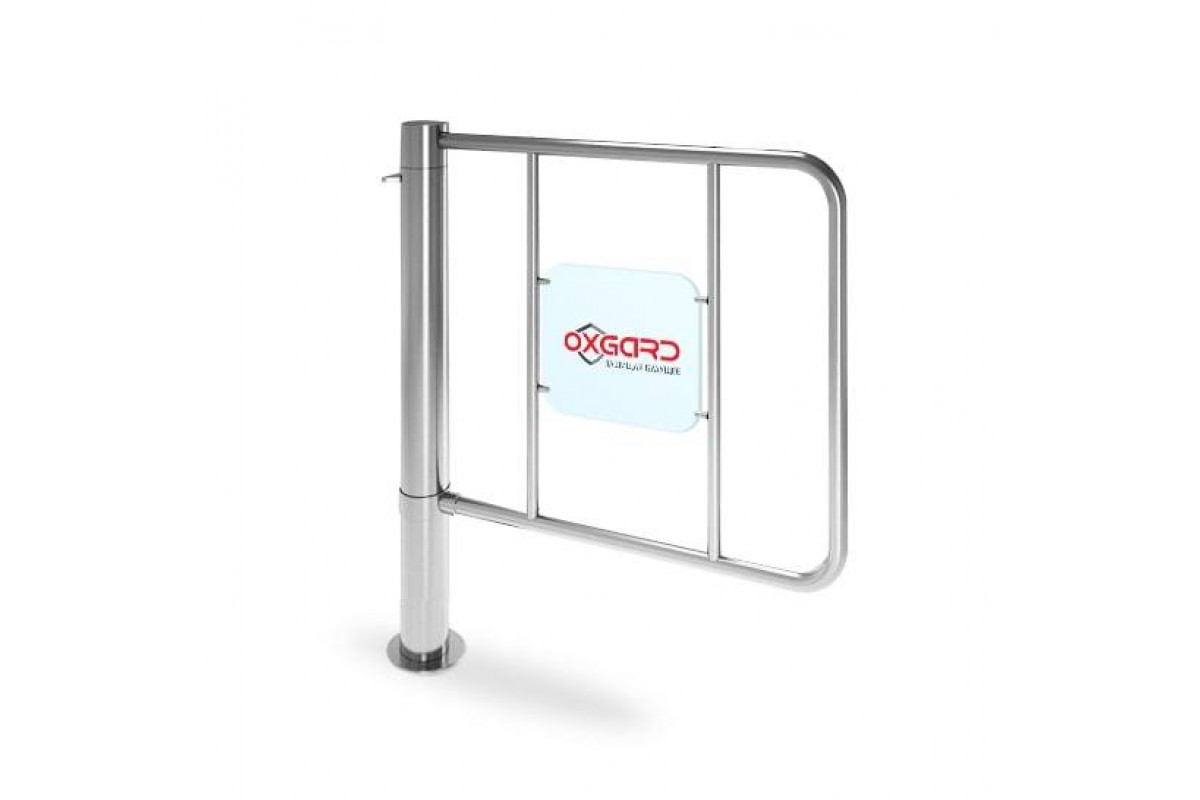

Калитка представляет собой неподвижную стойку (труба с фланцем), закрепленную на полу, и поворачивающейся створки (цилиндрическая голова с преграждающей дугой). На преграждающей дуге створки установлен щит, на котором нанесен знак с обозначением стрелки направления прохода, а на тыльной стороне нанесен знак запрета прохода.
На рисунке показан габаритный размеры калитки для ширины прохода 870 мм.
Категорически запрещается:
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
Установка калитки
ВНИМАНИЕ! Устанавливать калитку надежно, во избежание раскачивания и (или) опрокидывания в процессе эксплуатации. В случае установки калитки на полы низкой прочности принимайте меры по укреплению полов в месте установки.
Перед началом проверки работоспособности калитки внимательно изучить Руководство.
ВНИМАНИЕ! Рекомендуется выполнить разметку установочных отверстий по отверстиям фланца основания стойки калитки с уже установленной створкой.
Подготовьте горизонтальную площадку в месте установки калитки.
Откройте коробку, распакуйте изделие и проверьте его комплектность.
Установите створку калитки на стойке при помощи установочных винтов. Убедитесь, что створка калитки надежно закреплена на стойке.
Выполните разметку и просверлите 3 отверстия диаметром 16 мм в полу под анкеры крепления стойки калитки. Глубина закладного отверстия должна превышать длину анкера на 5 мм. Вставьте анкеры в отверстия.
Установите стойку калитки на подготовленную площадку. Совместите отверстия в основании калитки с анкерами в полу. Проверьте вертикальность установки калитки в 2-х плоскостях, при необходимости используйте стальные прокладки требуемой толщины для правильной установки калитки. Закрепите фланец основания калитки тремя винтами М10, закрутив их в соответствующие анкеры.
Подключение калитки подробно описано в Руководстве.
Режимы работы калитки
Калитка является нормально открытым устройством (при отключении питания, калитка разрешает проход в обоих направлениях).
При подключенном питании управление калиткой осуществляется с помощью кнопок управления.
Для разблокировки створки калитки, нажмите на кнопку «разрешение прохода», при этом на стойке калитки загорится зеленая индикация. Переместите створку в состояние «открыто», оно обеспечивается проходящим, путем толкания рукой (телом) по ходу движения и совершите проход. В состояние «закрыто» калитка переходит самостоятельно, после прохода посетителя, при этом на стойке калитки загорается красная индикация.
Калитка разрешает проход по команде «разрешение прохода» в обоих направлениях.
При нажатии кнопки «запрет прохода» калитка блокируется в обоих направлениях.
Комплект поставки:
• Калитка реверсивная: 1 шт.
• Руководство по эксплуатации и монтажу: 1 шт.
• Паспорт изделия: 1 шт
Схема установки, цена, описание подключения и характеристики Oxgard К-15-А 930 на официальном сайте СКУД Систем. Купить и доставить в Москве или по России Калитка уличная реверсивная электромеханическая Oxgard К-15-А (L=930 мм) (ВЗР 2126-6) по тел.: +7 495 414-10-82 или E-mail: sale@skud-system.ru
Калитка реверсивная с электромеханическим фиксатором предназначена для санкционированного пропуска людей на контрольно-пропускных пунктах (аэропортов, ж/д вокзалов, морских портов и т.д.).
Особенности:
• Створка калитки имеет возможность поворачиваться на 180° (+90°-90°), а при установке дополнительного ограничителя, только на 90°.
• Конструкция калитки предусматривает фиксацию в закрытом (исходном) положении с помощью электромеханической защелки.
• Перемещение створки в состояние «открыто» обеспечивается проходящим, путем толкания рукой (телом) по ходу движения.
• Возврат створки в исходное положение происходит автоматически.
• Калитка имеет световую двухцветную индикацию:
- Зеленая - проход разрешен (створка разблокирована)
- Красная - проход запрещен (створка заблокирована, с помощью электромеханической защелки)
Характеристики:
• Габаритные размеры (ШхГхВ), при ширине прохода 930 мм, мм: 930х145х993
• Вес: 20 кг
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8-13,2
• Максимальный ток *, А 0,5
• Диапазон температур, ºС: -40…+50
• Относительная влажность воздуха, %: не более 95
• Срок службы, лет: 5
Конструкция изделия
Калитка представляет собой неподвижную стойку (труба с фланцем), закрепленную на полу, и поворачивающейся створки (цилиндрическая голова с преграждающей дугой). На преграждающей дуге створки установлен щит, на котором нанесен знак с обозначением стрелки направления прохода, а на тыльной стороне нанесен знак запрета прохода.
На рисунке показан габаритный размеры калитки для ширины прохода 870 мм.
Категорически запрещается:
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
Установка калитки
ВНИМАНИЕ! Устанавливать калитку надежно, во избежание раскачивания и (или) опрокидывания в процессе эксплуатации. В случае установки калитки на полы низкой прочности принимайте меры по укреплению полов в месте установки.
Перед началом проверки работоспособности калитки внимательно изучить Руководство.
ВНИМАНИЕ! Рекомендуется выполнить разметку установочных отверстий по отверстиям фланца основания стойки калитки с уже установленной створкой.
Подготовьте горизонтальную площадку в месте установки калитки.
Откройте коробку, распакуйте изделие и проверьте его комплектность.
Установите створку калитки на стойке при помощи установочных винтов. Убедитесь, что створка калитки надежно закреплена на стойке.
Выполните разметку и просверлите 3 отверстия диаметром 16 мм в полу под анкеры крепления стойки калитки. Глубина закладного отверстия должна превышать длину анкера на 5 мм. Вставьте анкеры в отверстия.
Установите стойку калитки на подготовленную площадку. Совместите отверстия в основании калитки с анкерами в полу. Проверьте вертикальность установки калитки в 2-х плоскостях, при необходимости используйте стальные прокладки требуемой толщины для правильной установки калитки. Закрепите фланец основания калитки тремя винтами М10, закрутив их в соответствующие анкеры.
Подключение калитки подробно описано в Руководстве.
Режимы работы калитки
Калитка является нормально открытым устройством (при отключении питания, калитка разрешает проход в обоих направлениях).
При подключенном питании управление калиткой осуществляется с помощью кнопок управления.
Для разблокировки створки калитки, нажмите на кнопку «разрешение прохода», при этом на стойке калитки загорится зеленая индикация. Переместите створку в состояние «открыто», оно обеспечивается проходящим, путем толкания рукой (телом) по ходу движения и совершите проход. В состояние «закрыто» калитка переходит самостоятельно, после прохода посетителя, при этом на стойке калитки загорается красная индикация.
Калитка разрешает проход по команде «разрешение прохода» в обоих направлениях.
При нажатии кнопки «запрет прохода» калитка блокируется в обоих направлениях.
Комплект поставки:
• Калитка реверсивная: 1 шт.
• Руководство по эксплуатации и монтажу: 1 шт.
• Паспорт изделия: 1 шт
Схема установки, цена, описание подключения и характеристики Oxgard К-15-А 930 на официальном сайте СКУД Систем. Купить и доставить в Москве или по России Калитка уличная реверсивная электромеханическая Oxgard К-15-А (L=930 мм) (ВЗР 2126-6) по тел.: +7 495 414-10-82 или E-mail: sale@skud-system.ru
Общие характеристики
Вес
20 кг
Вид калитки
Полуростовая
Габариты
930х993х145 мм
Гарантия
1 год
Исполнение
Уличное
Материал
Нержавеющая сталь
Направление поворота
В обе стороны
Напряжение питания
12 В
Потребляемый ток, макс.
0.5 А
Рабочая влажность
не выше 95% без конденсации
Рабочая температура
от -40°C до +50°C
Средний срок службы
Не менее 8 лет
Страна производства
Россия
Тип калитки
Электромеханическая
Ширина перекрываемого прохода
930 мм
Ширина прохода
840 мм
